ファブリ・ペロー式計器 | 株式会社東横エルメス

製品案内

ファブリ・ペロー式光ファイバーセンサー(カナダ、ロックテスト社製)

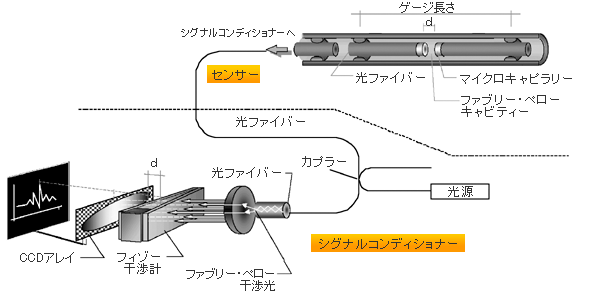

測定原理

光源からの光が光ファイバーを通り、検出部に形成されている2枚の半反射鏡間で繰返し反射をしてファブリペロー干渉波が発生します。その干渉波が光ファイバーを通って変換部へ戻り、変換部内に作られているフィゾー干渉計によりもう一度干渉させ、その信号をリニアフォトダイオードで電気信号へ変換します。この時のピーク値を取り、電気信号へ変換して出力します。検出部で作られている半反射鏡の隙間と変換部内のフィゾー干渉計の隙間が1対1になっているので、検出部で物理的変化を検知した時の隙間の変化がフィゾー干渉計に反映され、干渉波のピーク値がシフトします。



測定原理



変位計ひずみ計水圧計土圧計
変位計
FOD
埋設型ひずみ計
EFO
間隙水圧計
FOP
土圧計
FO-TPC/EPC
変位計
変位計
FOD
埋設型ひずみ計
埋設型ひずみ計
EFO
間隙水圧計
間隙水圧計
FOP
土圧計
土圧計
FO-TPC/EPC
バス システム高精度データロガー携帯型指示計高速サンプリング
コンディショナー

バス システム
BUS SYSTEM

1~8チャンネル
サンプリング1kHz
高精度

高精度データロガー

DMI

16~32チャンネル

携帯型指示計

FTI-10

1チャンネル
高分解能

高速サンプリング コンディショナー

VELOCE

1~8チャンネル
サンプリング200kHz

バス システム

バス システム
BUS SYSTEM

1~8チャンネル
サンプリング1kHz
高精度

高精度データロガー

高精度データロガー

DMI

16~32チャンネル

携帯型指示計

携帯型指示計

FTI-10

1チャンネル
高分解能

高速サンプリングコンディショナー

高速サンプリング コンディショナー

VELOCE

1~8チャンネル
サンプリング200kHz
