コンクリート有効応力計(若材齢用)GK-[1]N-[2]E 《特許:特開2008-185550》

本器はこれまでの有効応力計の問題点であった、初期材齢時の無応力状態に圧縮応力が出る点を、縁切り材を低剛性に改良するなどして、材齢初期の段階から十分硬化した段階まで連続して精度良く測定することができます。用途に応じて、従来と同じ角型と新たに丸型でも製作いたします。

■型式の[1]は測定範囲を、[2]は寸法202,303または505を挿入します。

コンクリート有効応力計 コンクリート有効応力計

※スワイプでご覧ください ←←←

型式 GK[1]N-303E(GK-[1]N-505E) GK[1]N-[2]T
測定範囲([1])(N/mm2) 6 10 20 30 36 40

 6

10
定格出力(RO)(mV/V以上) 1.0 0.9
定格出力ひずみ
(x10-6st以上)
2000
直線性 ±1.0%RO以内
ヒステリシス ±1.0%RO以内
許容過負荷 120%
許容温度範囲 -10%~+80℃
最大印加電圧 10V
入・出力抵抗 350±2%
絶縁抵抗 DC25Vにて500MΩ以上
許容耐水圧 0.8MPa
温度測定範囲   -10~+80℃
測温機能   熱電対

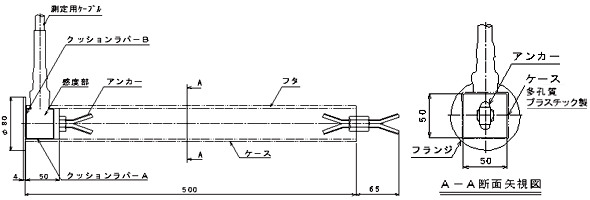

寸法 30□×L300(50□×L500)(フランジφ80)mm
質量 約2.0kg
ケーブル S4-5(0.5mm2 4心、シングルシース)

S4-3T(補償導線入複合6心ケーブル

0.3mm2 4心、シングルシース

ケーブル標準長 1m

■コンクリート有効応力計の寸法には各種ありますが、その選定の基準は測定対象コンクリートの粗骨材平均粒径の2倍以上が目安となります。例:平均粒径が10mmの場合は、GK-□N-202となります。
■極性は、+:圧縮、-:引張です。

■直線性とヒステリシスの数値は、変換部本体のものです。.

■測温機能付きは、S4-3Tのケーブルで6芯のうち2芯が補償導線です。納期については、予めお問い合わせください。
