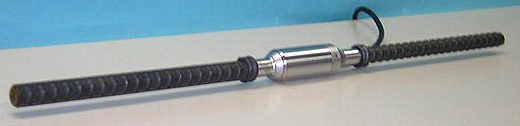

鉄筋計 GR-□AN（SD295用）、GR□HN（SD345用）、GR-□ANT（測温付）、GR-□HNT（測温付）
鉄筋コンクリート構造物（梁、桁あるいは地中連続壁など）の鉄筋の軸力や曲げによる応力を測定するために用います。設置は、配筋作業の前に予め計器長（L＝900mm）相当分を切断し計器を圧接する方法と、鉄筋を切断することなく結束線などで鉄筋に計器を添わせて固定する添筋法とがあります。現場の条件に応じて設置方法を選定してください。
 |
 |
※スワイプでご覧ください ←←←
| 型式 | GR-□AN | GR-□HN | GR-□ANT（HNT） |
|---|---|---|---|
| 測定範囲 | ±300N／mm2 | ±350N／mm2 | ← |
| 定格出力（RO） | ±1.0mV／V以上 | ← | ← |
| 定格出力ひずみ | ±2,000×10-6st 以上 | ← | ← |
| 直線性 | ±1.0％RO以内 | ← | ← |
| ヒステリシス | ±1.0％RO以内 | ← | ← |
| 許容過負荷 | 100％ | 120％ | 100(120)％ |
| 許容温度範囲 | －10～＋80℃ | ← | ← |
| 最大印加電圧 | 10V | ← | ← |
| 入・出力抵抗 | 350Ω ±2％ | ← | ← |
| 絶縁抵抗 | DC25Vにて 500MΩ以上 |
← | ← |
| 許容耐水圧 | 0.8MPa | ← | ← |
| 温度測定範囲 | - | - | －10～＋80℃ |
| 測温機能 | - | - | 熱電対 |
| 材質 | SD295 | SD345 | SD295 |
| ケーブル | S4-5 （0.5mm2 4心、シングルシース） |
← | S4-3T （補償導線入複合6心ケーブル 0.3mm2 4心、 シングルシース） |
| ケーブル 標準長 |
1m | ← | ← |
■型式の□内は、母材の呼び径を表わします。

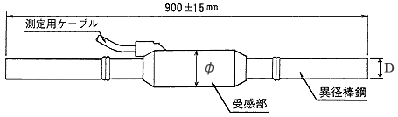

■寸法と質量は、下表をご参照ください。
■極性は、＋：引張 －：圧縮です。
■測温機能付きは、S4-5Tのケーブルで6心のうち2心が熱電対線です。
■測温機能付き製品の納期については予めお問い合わせ下さい。
※スワイプでご覧ください ←←←
| 型式 | GR-13 | GR-16 | GR-19 | GR-22 | GR-25 | GR-29 | GR-32 | GR-35 | GR-38 | GR-41 |
|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径（D） | D13 （13mm） |
D16 （16mm） |
D19 （19mm） |
D22 （22mm） |
D25 （25mm） |
D29 （29mm） |
D32 （32mm） |
D35 （35mm） |
D38 （38mm） |
D41 （41mm） |
| φ | 42mm | ← | 48mm | ← | ← | 59mm | ← | ← | 69mm | ← |
| 質量 | 約1.5kg | 約2.1kg | 約2.8kg | 約3.5kg | 約4.5kg | 約5.5kg | 約6.7kg | 約8.0kg | 約9.5kg | 約11.0kg |
■呼び径D51は、特注で申し受けます。
