函体沈下計PA-5MG-C
ケーソンの沈下量を直接測定するための計器で、最大5ｍまで盛り替えなしで測定できます。
 |
 |
| 型式 | PA-5MG-C | |
|---|---|---|
| 測定範囲 | 5,000mm | |
| 定格出力（RO） | ±1.0mV/V以上 | |
| 定格出力ひずみ | ±2000×10-6st 以上 | |
| 直線性 | ±0.7％RO以内 | |
| ヒステリシス | ±0.7％RO以内 | |
| 許容過負荷 | 100％ | |
| 許容温度範囲 | -10～＋40℃ | |
| 最大印可電圧 | 10V | |
| 入・出力抵抗 | 入力350Ω、出力350～650Ω | |
| 絶縁抵抗 | DC25Vにて500MΩ以上 | |
| 寸法 | 本体：W340×D220×H325mm | |
| 質量 | 本体:99.0kg | |
| ケーブル | S4-5（0.5mm2 4心、シングルシース） | |
| ケーブル標準長 | 3m | |
■ 変換器は、ポテンショメータですが、ひずみゲージ出力となっています。

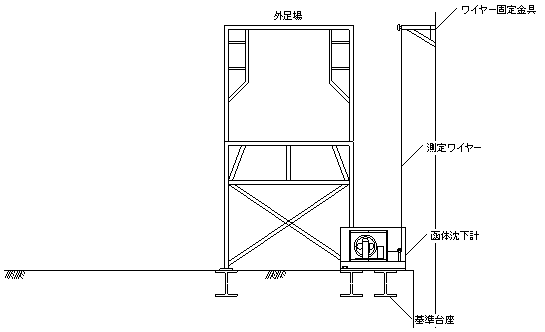

■ ケーソン側の測定ワイヤ固定金具（ガイドプーリ共）は、現場状況により異なりますので、ご相談ください。
■ 極性は、＋が測定ワイヤ引き出し方向を示します。
