埋設型傾斜計(φ30)MC-300B[1][2]

本製品は、静電容量計の埋設傾斜計で、開削工法における山留め壁の変形、地すべり監視のため地中水平変位計測などに多段で使用してます。

特長

■外径が30㎜、質量1.2㎏と小型・軽量の埋設型傾斜計です

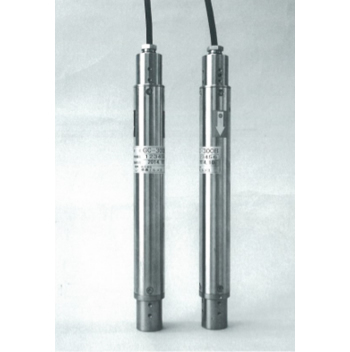

埋設型傾斜計(φ30)

埋設型傾斜計(φ30)

型式 MC-300B[2] MC-300BW[2]
測定軸 1軸 2軸
測定範囲 ±300分
定格出力(RO) ±300mV±15mV
直線性 ±0.5%RO以内
ヒステリシス ±0.5%RO以内
許容過負荷 200%
許容温度範囲 -10~+70℃
許容耐水圧 0.8MPa
定格使用電流 50mA
絶縁抵抗 DC25Vにて500MΩ以上
寸法(本体) φ30×H450mm
質量(本体) 約1.2kg
ケーブル S4-3(0.3mm2 4心、
シングルシース)
S8-2(0.2mm2 8心、
シングルシース)
ケーブル標準長 1m

※600分の製作も可能です。
※アレスタ内蔵の場合は[2]に"A"を記入して下さい。

推奨削孔径

用途 削孔径/測定パイプ 設置数量
地盤 φ66 ~13台
φ100 ~36台
山留め 60×60(角パイプ) ~15台
75×75(角パイプ) ~30台

オプション

連結方式 中間パイプによる接続連結方式
中間パイプ型式 MP-25-[]
材質 VP管
寸法 φ32×L1800
(ピッチ2m用)
質量 0.8kg
パイプ継手型式 MJ-25
材質 鋼製
寸法 φ25×L50mm
質量 0.2kg
ボトムパイプ型式 MB-25-500
材質 VP管
寸法 φ32×L500mm
質量 0.2kg

■中間パイプの型式末尾の[]には測定ピッチ(mm)を記入
