水平傾斜計（φ30）MC-600H[1]-[2]
主として、トンネルの注入式長尺先受後方における地山の深度ごとの変形を自動計測をするために、ボーリング孔やアルミ製十字溝付きパイプ内に多段連結して設置します。外径、ケーブルとも細径ですので、ボーリング孔を小さくすることができます。小型・軽量そして長期耐久性を重視した傾斜計です。
|
|

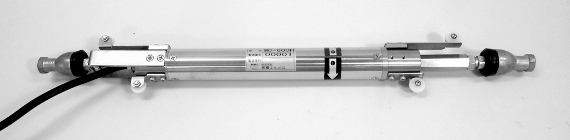

水平傾斜計（φ30）（画像） |
| 型式 | MC-600H[1]-[2] | MC-900H[1]-[2] |
|---|---|---|
| 測定範囲 | ±600分 | ±900分 |
| 定格出力(RO) | ±600mV±15mV | ±900mV±15mV |
| 直線性 | ±0.5％RO以内 | |
| ヒステリシス | ±0.5％RO以内 | |
| 許容過負荷 | 200％ | 110％ |
| 許容温度範囲 | -10～＋70℃ | |
| 許容耐水圧 | 0.8MPa | |
| 定格使用電流 | 50mA | |
| 寸法(本体) | φ30×H450mm | |
| 質量(本体) | 約1.2kg | |
| ケーブル | S4-3(0.3mm2 4心、シングルシース) | |
| ケーブル 標準長 |
1m | |
※アレスタ内蔵の場合は[1]に"A"を記入してください。
推奨アルミ製十字溝付きパイプ径
| φ47 | ～約8台 |
|---|---|
| φ53 | ～約12台 |
| φ57 | ～約15台 |
| φ74 | ～約23台 |
オプション
| 連結方式 | 専用ロッド式 | |
|---|---|---|
| 挿入ロッド | 型式 | MR-□H |
| 材質 | 鉄 防錆塗装 | |
| 寸法 | φ10.5×L1550 (ピッチ2m用) |
|
| 質量 | 0.6kg/m | |
| ロッドエンド キャップ (端部固定用) | 型式 | CAP-□H |
| 材質 | ステンレス製 | |
■挿入ロッドの型式末尾の[]には測定ピッチ(mm)を記入
