角型挿入式傾斜計MC-300I-MP60-50

埋設型傾斜計と使用目的は同じですが、ボーリング孔や山留め壁に埋設したガイド管(角パイプ)の中に挿入し、スライドさせながら一定間隔で傾斜角を測定することにより、地中の水平変位や山留め壁の変形を求めるものです。測定したデータは、メモリー付き指示計「エルコーダ」に収録し、パソコンに接続し簡単にデータ整理ができます。

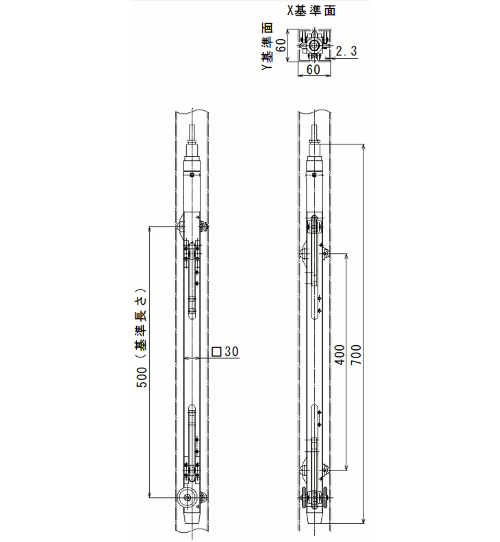

角型挿入式傾斜計

角型挿入式傾斜計

傾斜計本体

型式 MC-300I-MP60-50 MC-300IW-MP60-50
測定軸 1軸 2軸
測定範囲 ±300分(±87.3×10-3rad)
定格出力(RO) ±300mV±15mV
直線性 ±0.5%RO以内
ヒステリシス ±0.5%RO以内
許容過負荷 120%
許容温度範囲 0~+40℃
定格使用電流 50mA
絶縁抵抗 DC25Vにて500MΩ以上
許容耐水圧 0.5MPa
寸法(本体) 30×30×L670mm
質量 本体約1.7kg、ケーブル0.17kg/m
ケーブル 0.5mm2 4心、
メジャー入りケーブル
0.5mm2 6心、
メジャー入りケーブル
ケーブル長 55m

※600分の製作も可能です。

測定パイプオプション

測定管(角パイプ)型式寸法質量専用ソケット
MP-60S □60mm 鋼製 12.18kg/m MJ-60S
MP-60SS □60mm ステンレス 10.98kg/m MJ-60SS

エルコーダ

型式 ERC-6 ERC-6A
測定軸 1軸 2軸
測定ピッチ 1.0m 1.0m,0.5m,0.2m
適合検出器 直流式差動トランス形
静電容量形
測定範囲 ±999.9mV(液晶表示)
分解能 0.1mV
測定誤差 0.3%FS
検出器用供給電源 50.00mA±0.4%(定電流)
消費電流 作動時125mA 作動時130mA
連続使用時間 6.0時間
許容使用条件 10~40℃、10~85%RH以下
(ただし結露無き事)
コンピュータとの通信 RS232C
データメモリー容量 最大3000データ
寸法(本体) W200×H95×D210mm
質量(本体) 約3kg

■オプション:NiMHバッテリ、専用充電器(型式EBC)があります。
