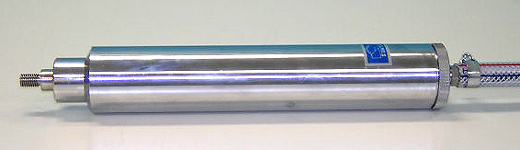

変位計PD-□F
■コンクリートのクラックの開閉
■変位(沈下・隆起・ずれなど)
■地滑りの表層変位
■樋管などの構造物と地盤との間隙。また、測定条件・現場条件に合わせた取付金具などの設計に対応いたします。
型式 |
PD-□F |
測定範囲 |
±10、25、50、100、150、200、250、300mm |
定格出力(RO) |
±0.9mV/V以上 |
定格出力ひずみ |
±1,800×10-6st 以上 |
直線性 |
±0.7%RO以内 |
ヒステリシス |
±0.7%RO以内 |
許容過負荷 |
100% |
許容温度範囲 |
-10~+60℃ |
最大印加電圧 |
10V |
絶縁抵抗 |
DC25Vにて500MΩ以上 |
ケーブル |
S4-5(0.5mm2 4心、シングルシース) |
ケーブル標準長 |
1m |
■極性は、+が変位棒の伸びる方向を示します。
■変換器は、ポテンショ形ですが出力はひずみゲージ出力となっています。

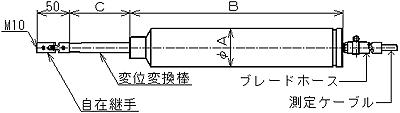

寸法・質量
型式 |
φA |
B |
C |
質量 |
PD-20F |
φ48 |
190 |
10~31 |
約4.0kg |
PD-50F |
φ48 |
258 |
10~61 |
約4.5kg |
PD-100F |
φ60 |
335 |
85~200 |
約5.0kg |
PD-200F |
φ60 |
435 |
85~300 |
約5.5kg |
PD-300F |
φ60 |
535 |
85~400 |
約6.0kg |
PD-500F |
φ60 |
735 |
85~600 |
約7.0kg |
PD-600F |
φ60 |
835 |
85~700 |
約7.5kg |
