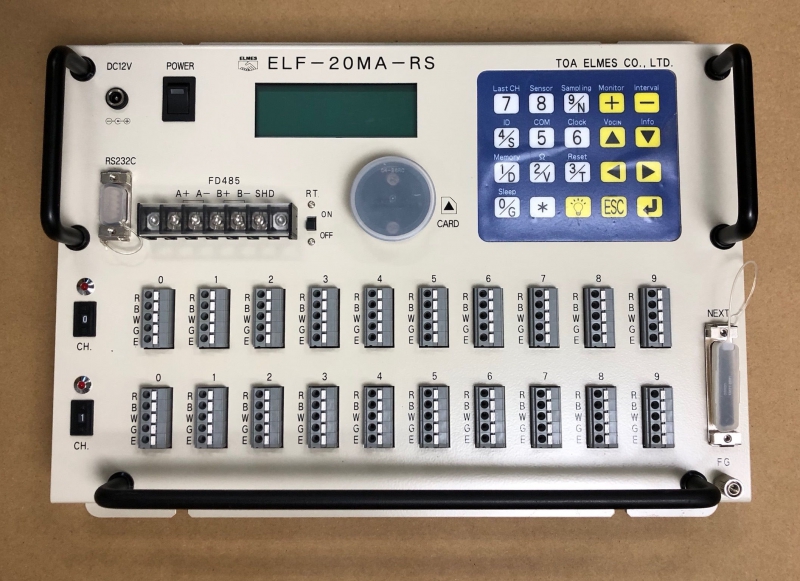

フィールドロガーIIELF-20MA-RS（親機） / ELF-20S,ELF-40S（子機）
本器は、20点測定できる軽量・コンパクトなデータロガーです。子機は20chと40chの2タイプあり、20点から100点まで、20点刻みのシステムを構成できます。
■測定できるセンサは、市販のひずみゲージ形検出器、弊社製差動トランス形検出器、電圧入力、T型熱電対などです。
■定電流方式のためケーブル延長による感度低下がありません。
■MMCまたは互換カードスロットを備えており、オフライン（PCなし）でデータ収集ができます。
■電池駆動（12V）で長期測定できます。（スリープモード）
■通信インターフェースとして、RS232CとFD485を内蔵しています。
■FD-485は最大1.2㎞まで通信ケーブルを延長でき、理論上最大100台の親機を接続できます。
|
|
 |
 |
※スワイプでご覧ください ←←←
| 型式 | ELF-20MA-RS（親機） | |||
|---|---|---|---|---|
| 接続対象計器 | ひずみゲージ形（4G350） |
差動トランス形 (エルメス製) |
電圧入力 | T形熱電対 |
| 測定範囲 | ±80,000×10-6st |
±8.000.0mV |
-100～+200℃ | |
| 分解能 | 1×10-6st |
0.1mV |
0.1℃ | |
| 確度(23℃±5℃) | ±（0.05％rdg+3digit）以内 | ±1.0℃※2 | ||
| 測定時間(設定:デフォルト) | 約0.3秒 | 約0.35秒 | ||
| 平均回数※1 | 1～99（1）回 | |||
| CH点数 | 20点 | |||
| 接続子機数（CH数） | 最大2台（親機20点＋子機40点×2台＝100点） | |||
| 時計バックアップ | 約2ヶ月（電源ONで再充電） | |||
| 内部メモリー | FRAM、最大800件（×100ch＝80,000データ）、FIFO | |||
| メモリーカード | MMCまたは互換カード | |||
| インターフェース | RS232C／FD485（手動切替え） | |||
| 通信パラメータ（RS232C、FD485） |
ポーレート：2400bps、4800bps、9600bps、19200bps、38400bps、57600（19200）bps フロー制御：NONE、XON/XOFF、RTS/CTS（NONE）データ長：8、パリティなし、ストップ：1 |
|||
| チェック機能 | 入出力抵抗（Gタイプ）測定 | |||
| 許容使用条件 | 温度：0～＋45℃、湿度：85％RH以下（ただし結露のないこと） | |||
| 電源 | DC12V（10V~18V） | |||
| 消費電流 | 約70mA（バックライト消灯・待機状態）、約0.09mA（スリープ状態） | |||

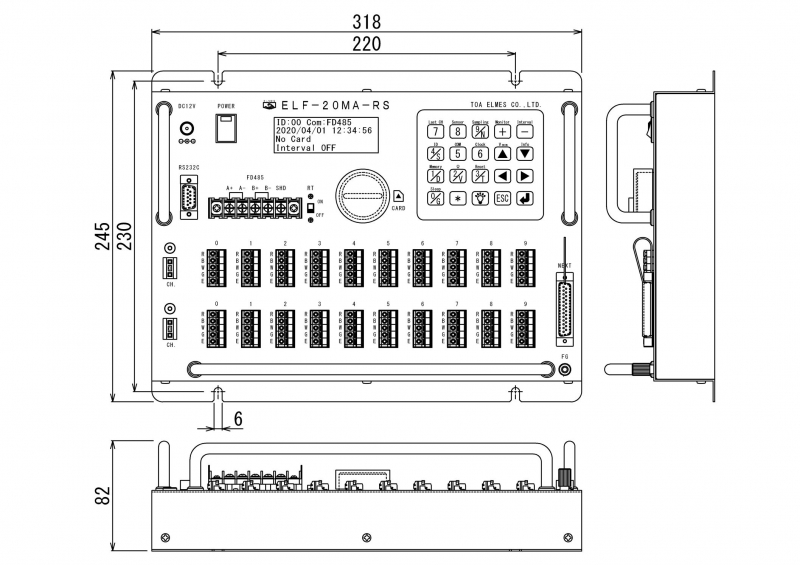

| 寸法 | W318×H245×D82mm | |||
| 質量 | 約2.6kg | |||
| 付属品 | ACアダプター1台、RS232Cクロスケーブル1本、MMCまたは互換カード1枚×※3、取扱説明書1部 | |||
※1：各センサタイプ毎に設定可。（）内はデフォルト値。
※2：親機に接続した場合です（親機と子機の温度差が異なるため）。
※3：付属品は弊社にて動作済みですが、製品によっては相性の問題により使用できないものがあります。
| 型式 | ELF-40S（子機） | ELF-20S（子機） |
|---|---|---|
| CH点数 | 40点 | 20点 |
| 保護素子 | 過渡電圧サプレッサダイオード（RB間:Vr＝12V(Uni) WG間:Vr＝10V(Bi)） | |

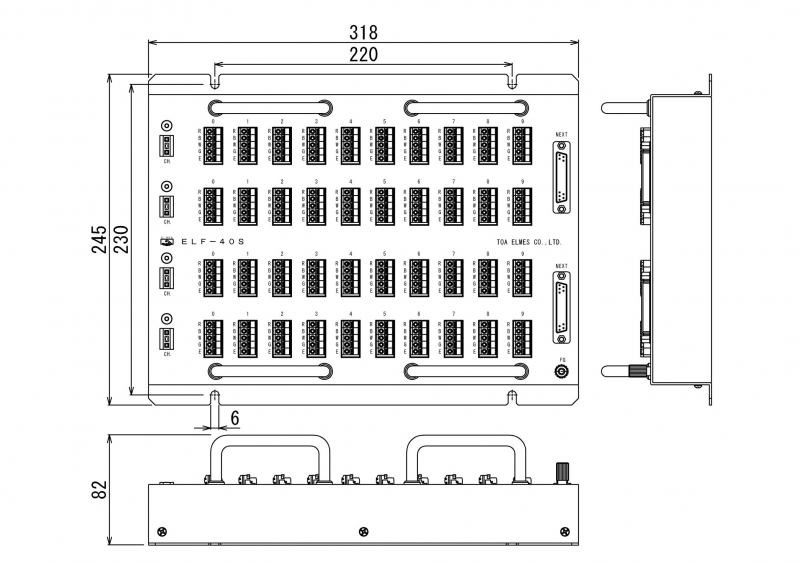

| 寸法 | W318×H245×D82mm | W318×H160×D82mm |
| 質量 | 約2.8kg | 約1.9kg |
| 付属品 | TO_NEXTストレートケーブル 1本(25Pオス-25Pメス）1本 | |
株式会社東横エルメス / 東亞エルメス株式会社
