挿入式傾斜計MC-300I[1]-RS[2]-50]
埋設型傾斜計と使用目的は同じですが、ボーリング孔や山留め壁に埋設したガイド管（アルミ十字溝付きパイプ）の中に挿入し、スライドさせながら一定間隔で傾斜角を測定することにより、地中の水平変位や山留め壁の変形を求めるものです。測定したデータは、メモリー付き指示計「エルコーダ」に収録し、パソコンに接続し簡単にデータ整理ができます。
|
|
|

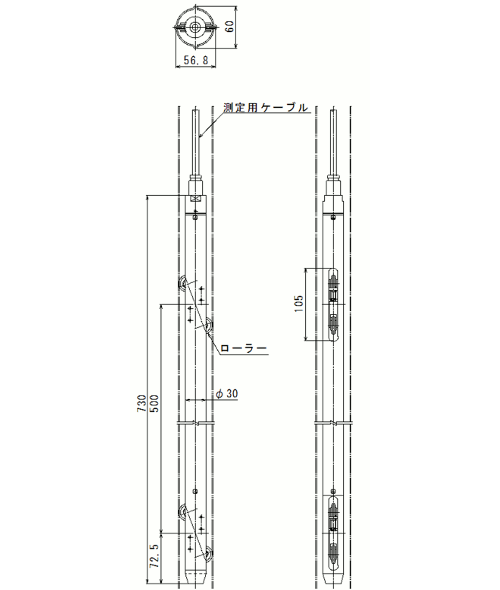

傾斜計本体
| 型式 | MC-300I-RS[2]-50 | MC-300IW-RS[2]-50 |
|---|---|---|
| 測定軸 | 1軸 | 2軸 |
| 測定範囲 | ±300分（±87.3×10-3rad） | |
| 定格出力（RO） | ±300mV±15mV | |
| 直線性 | ±0.5％RO以内 | |
| ヒステリシス | ±0.5％RO以内 | |
| 許容過負荷 | 200％ | |
| 許容温度範囲 | 0～＋40℃ | |
| 定格使用電流 | 50mA | |
| 絶縁抵抗 | DC25Vにて500MΩ以上 | |
| 許容耐水圧 | 0.5MPa | |
| 寸法（本体） | φ30×L730mm | |
| 質量 | 本体約6kg、ケーブル0.17kg／m | |
| ケーブル | 0.5mm2 4心、 メジャー入りケーブル |
0.5mm2 6心、 メジャー入りケーブル |
| ケーブル長 | 55m | |
※600分の製作も可能です。
対応測定パイプ
| アルミ十字溝付きパイプ | 寸法 |
|---|---|
| φ47 | φ47mm |
| φ53 | φ53mm |
| φ57 | φ57mm |
| φ74 | φ74mm |
※上記パイプ以外にも対応します。
エルコーダ
| 型式 | ERC-6 | ERC-6A |
|---|---|---|
| 測定軸 | 1軸 | 2軸 |
| 測定ピッチ | 1.0m | 1.0m,0.5m,0.2m |
| 適合検出器 | 直流式差動トランス形 静電容量形 |
|
| 測定範囲 | ±999.9mV（液晶表示） | |
| 分解能 | 0.1mV | |
| 測定誤差 | 0.3％FS | |
| 検出器用供給電源 | 50.00mA±0.4％（定電流） | |
| 消費電流 | 作動時125mA | 作動時130mA |
| 連続使用時間 | 6.0時間 | |
| 許容使用条件 | 10～40℃、10～85％RH以下 (ただし結露無き事） |
|
| コンピュータとの通信 | RS232C | |
| データメモリー容量 | 最大3000データ | |
| 寸法（本体） | W200×H95×D210mm | |
| 質量（本体） | 約3kg | |
■オプション：NiMHバッテリ、専用充電器（型式EBC）があります。
