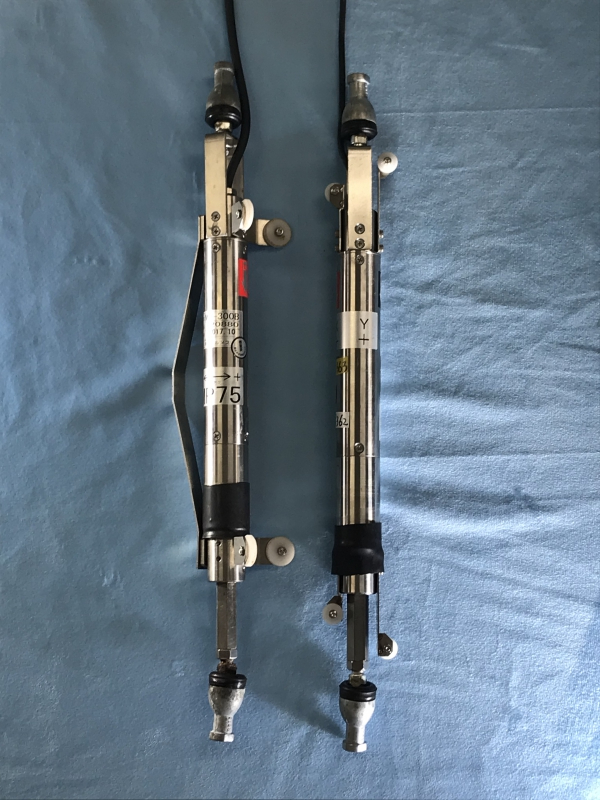

ローラー付傾斜計（多段式傾斜計）MC-300B[W][1]-[2][3]
静電容量形のローラー付傾斜計で、開削工法における山留め壁の変形や地すべり監視のための地中水平変位などの計測に、深度毎に多段で設置して使用します。1軸用と2軸用がありますので、測定の目的・現場の条件に応じて選定できます。
特長
■1軸用と2軸用は同じ寸法です。
■市販のさまざまな寸法の十字溝付パイプにローラーを取り替えることで適応できます。
■鋼製角パイプにも適応できます。
■ローラー付きですので、測定パイプ内のグラウト充てんの必要がありません。
■ご指定によりアレスターの内蔵もできます。
|
|
|
| 型式 | MC-300B[1]-[2][3] | MC-300BW[1]-[2][3] |
|---|---|---|
| 測定軸 | 1軸 | 2軸 |
| 測定範囲 | ±300分 | |
| 定格出力(RO) | ±300mV±15mV | |
| 直線性 | ±0.5％RO以内 | |
| ヒステリシス | ±0.5％RO以内 | |
| 許容過負荷 | 200％ | |
| 許容温度範囲 | -10～＋70℃ | |
| 許容耐水圧 | 0.8MPa | |
| 定格使用電流 | 50mA | |

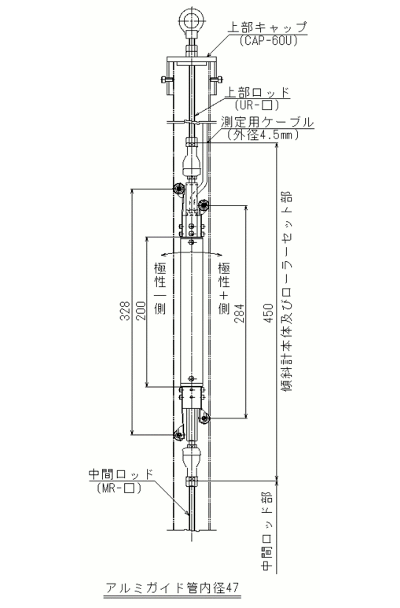

| 寸法(本体) | φ30×H450mm(リンクボール含む） | |
| 質量(本体) | 約1.2kg | |
| 標準 ケーブル |
S4-3(0.3mm2 4心、 シングルシース) |
S8-2(0.2mm2 8心、 シングルシース) |
| ケーブル標準長 | 1m | |
測定パイプ類
| 奨測定パイプ | 設置数量 | [2] | [3] |
|---|---|---|---|
| 十字溝付きパイプ | 内径47～約11台 | RS | 47 |
| 内径52～約13台 | 53 | ||
| 内径56～約15台 | 57 | ||
| 内径74～約30台 | 74 | ||
| 鋼製角パイプ | 60×60～約15台 | MP | 60 |
| 75×75～約30台 | 75 | ||
| 100×100～約60台 | 100 |
共通オプション
| 連結方式 | ロッド式 | |
|---|---|---|
| 中間ロッド | 型式 | MR-[] |
| 材質 | ステンレス製 | |
| 寸法 | M8×L1580 (ピッチ2m用) |
|
| 質量 | 0.28kg | |
| 上部ロッド (地表面調整) | 型式 | UP-1000 |
| 材質 | ステンレス製 | |
| 寸法 | M8×L1000mm (ピッチ1m用) |
|
| 質量 | 0.18kg | |
■中間パイプの型式末尾の[]には測定ピッチ(mm)を記入
※600分の製作も可能です。
※アレスタ内蔵の場合は[1]に"A"を記入してください。
※アルミ製十字溝付きパイプの場合[2]に"RS"を角パイプの場合"MP"を記入して下さい。
※[3]にはパイプのサイズを記入して下さい。型式例：MC-300BA-RS47
各管径オプション
※スワイプでご覧ください ←←←
| 径 | φ47 | φ53 | φ57 | φ74 | □60 | □75 | □100 | |
|---|---|---|---|---|---|---|---|---|
| キャップ | 型式 | CP-53U | CP-60U | CP-80U | CAP-60 | CAP-75 | CAP-100 | |
| 材質 | ステンレス製 | |||||||
| 質量 | 0.2kg | 0.3kg | 0.4kg | 0.6kg | 0.8kg | 1.0kg | ||
| ローラセット | 型式 | RS47 | RS53 | RS57 | RS74 | MP60 | MP75 | MP100 |
