ロックボルト軸力計GB-[1]L-[2]（SNツイストボルト型）、GBD-[1]L-[2]（異形棒鋼型）
主として全面接着式のロックボルトにおける計測用ボルトであり、パターンボルトに置き替えて設置します。
型式の[1]は長さ(m)、[2]は測定点数を記入。

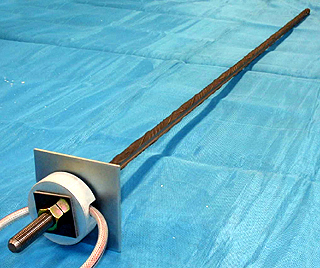

GB-[1]L-[2]（ツイストボルト型）
仕様
| 型式 | GB-[1]L-[2] | GBD-[1]L-[2] |
|---|---|---|
| ロックボルトタイプ | ツイストボルト | 異形棒鋼（SD345） |
| 長さ | 2、3、4、5、6m | ← |
| 測定点数 | 2～6点 | ← |
| 公称直径 | φ24mm | φ25.4mm(D25) |
| 断面積 | 277mm2 (ボルト部分の最小断面積) | 341mm2 (ボルト部分の最小断面積) |
| 測定方式 | 4ゲージ法 | ← |
| 降伏点 | 140kN以上 | 115kN以上 |
| 引張強さ | 190kN以上 | 165kN以上 |
| 許容温度範囲 | -10～＋40℃ | ← |
| 最大印加電圧 | 10V | ← |
| 入・出力抵抗 | 350Ω ±2％ | ← |
| 絶縁抵抗 | DC25Vにて500MΩ以上 | ← |
| 単位質量 | 3.5kg／m | ← |
| ケーブル | SESVC24-3 （0.3mm2 24心 ビニルシース） |
← |
| ケーブル標準長 | 1.5m | ← |
■極性は、＋出力で引張り、－出力で圧縮を示します。
■ボルト長さ、測定点数は、ご依頼により対応いたします。
