ロックボルト軸力計GBI-[1]L-[2]（IBOボルト型）

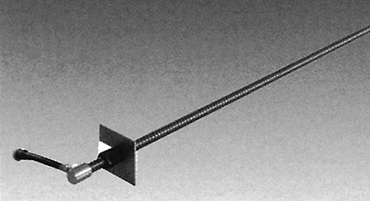

IBOボルト型のロックボルト軸力計です。 ボルト本体に変換部を内蔵したシンプルな構造になっています。
型式の[1]は長さ(m)、[2]は測定点数を記入。
 |
|
| 型式 | GBI-□L-□ |
|---|---|
| ロックボルト タイプ |
IBOボルト |
| 長さ | 2、3、4、5、6m |
| 測定点数 | 2、3、4、5、6 |
| 公称直径 | φ32mm |
| 断面積 | 407mm2 |
| 測定方法 | 4ゲージ法 |
| 降伏点 | 200kN以上 |
| 引張り強さ | 300kN以上 |
| 許容温度範囲 | －10～＋40℃ |
|---|---|
| 最大印可電圧 | 10V |
| 入・出力抵抗 | 350Ω ±2％ |
| 絶縁抵抗 | DC25Vにて500MΩ以上 |

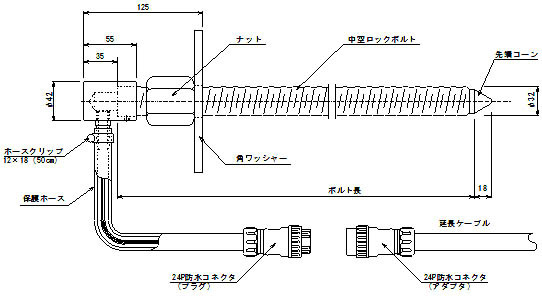

| 寸法 | ワッシャ、ナットを除きφ32(フランジφ42)×(ボルト長さ+53)mm |
| 単位質量 | 3.5kg／m |
| ケーブル | 0.5m 24P防水コネクタ付 |
| 延長ケーブル | V30-3(0.3mm2 30心 ビニルシース) 24P防水コネクタ付 |
■極性は、＋が引張り、－が圧縮です。
■長さ4mを越えるものは、継ボルトになります。
■長さ6mを越えるのものも製作します。その場合、1本もので搬送できませんので、継手部を現場で接続となります。
■延長ケーブル長は打ち合わせによります。
