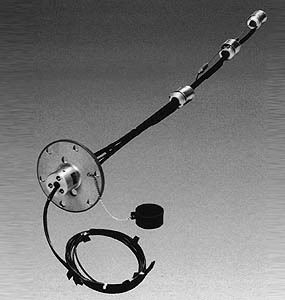

ワイヤ式変位計（直読式）WFB-[1]-[2]（直読式）

掘削に伴うトンネル半径方向の地山内深度別の変位を測定するために使用する直読式変位計です。測定頭部、測定ワイヤおよび水圧式アンカで構成し、ボーリング孔壁に水圧でアンカを開放して定着させ、ダイヤルデプスゲージにて測定頭部の基準面から測定ワイヤの頭の距離を直接読み取ります。ボーリング孔は、径66mm以上必要ですが標準で最大6測点（特注で8点用まで製作可）のアンカを設けることが出来ます。機械式アンカですので湧水箇所や上向きの孔でも確実に固定でき、また設置後直ちに測定を開始することが出来ます。

測定頭部

■測定チップは測定基準面より約15mm奥に仮固定してあります。
■特注で8点用まで製作出来ます。その場合アンカの径が変わります。

水圧式アンカ

■※1　設置場所の地質によります。
■※2　変換部より遠いものから、1番、2番、3番‥と表します。

測定ワイヤ

指示器
