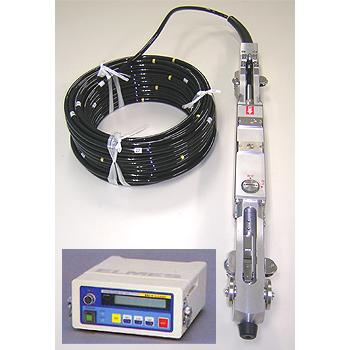

挿入式傾斜計DC-300I
この製品は新型があります。新型の製品はこちらをご覧ください。
埋設型傾斜計と使用目的は同じですが、ボーリング孔や山留め壁に埋設したガイド管（角パイプ）の中に挿入し、スライドさせながら一定間隔で傾斜角を測定することにより、地中の水平変位や山留め壁の変形を求めるものです。測定したデータは、メモリー付き指示計「エルコーダ」に収録し、パソコンに接続し簡単にデータ整理ができます。
|
|
|
傾斜計本体
| 型式 | DC-300I-30 | DC-300I-50 |
|---|---|---|
| 測定範囲 | ±300分（±87.3×10-3rad） | |
| 定格出力（RO） | ±87.3mV | |
| 直線性 | ±0.7％RO以内 | |
| ヒステリシス | ±0.7％RO以内 | |
| 許容過負荷 | 120％ | |
| 許容温度範囲 | 0～＋40℃ | |
| 定格使用電流 | 50mA | |
| 許容耐水圧 | 0.5MPa | |
| 寸法（本体） | 50×50×L670mm | |
| 質量 | 本体約6kg、ケーブル0.17kg／m | |
| ケーブル | 0.5mm2 4心、メジャー入りケーブル | |
| ケーブル長 | 35m | 55m |
測定パイプ
| 型式 | 寸法 | 専用ソケット | |
|---|---|---|---|
| ステンレス製 | MP-75SS | 75×75×2mm、5m | MJ-75SS |
| 鋼製 | MP-75S | 75×75×2.3mm、6m | MJ-75S |
エルコーダ
| 型式 | ERC-6 |
|---|---|
| 適合検出器 | 直流式差動トランス形 |
| 測定範囲 | ±1999.9mV（液晶表示） |
| 分解能 | 0.1mV |
| 測定誤差 | 0.03％ |
| 検出器用供給電源 | 50.00mA±0.4％（定電流） |
| 消費電流 | 作動時125mA |
| 連続使用時間 | 6.0時間 |
| 許容使用条件 | 0～＋40℃、80％RH以下 |
| 電源 | アルカリ電池単3型10本 |
| コンピュータとの通信 | RS232C |
| データメモリー容量 | 最大3000データ |
| 寸法（本体） | W200×H95×D210mm |
| 質量（本体） | 約3kg |
■オプション：ニッケル・カドミウム単3型蓄電池、ニッケル・カドミウム単3型蓄電池専用充電器（型式EBC）があります。
（24時間充電で約90％充電）
