層別沈下計MLS-□（IS） (□は、50または100)

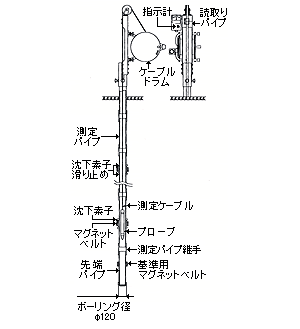

軟弱地盤の改良・盛土の圧密に伴う地中の深度別沈下を測定するための計器です。また高層ビル建設時に、地盤のリバウンドおよび沈下測定に使用することもあります。測定は、沈下素子（地中に埋設して地盤の沈下とともに移動する沈下板の一種）に装着した永久磁石から発生する磁界をプローブ（探索子）によって検出し沈下を±1mmの分解能で測定します。沈下素子はボーリング孔用と盛土用の2種類があります。
|

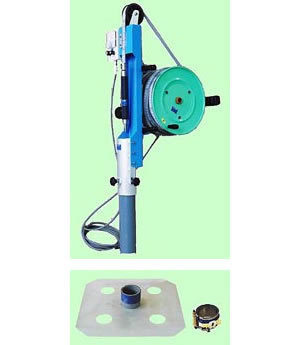

写真上：沈下計本体一式 |
|
ドラム部
| 型式 | MLS-50IS | MLS-100IS | |
|---|---|---|---|
| 測定範囲 | 49m | 99m | |
| 検出方式 | 磁気検出 | ||
| 出力信号形態 | 2線電流方式 | ||
| 許容温度範囲 | -20～+50℃ | ||
| 許容湿度範囲 | 85％RH以下(但し結露のないこと) | ||
| 絶縁抵抗 | DC25Vにて500MΩ以上 | ||
| 寸法 | ケーブルドラム | W290×D320×H360mm | |
| プローブ | φ26×L250mm | ||
| 質量 | 約7.4kg | 約11.4kg | |
| 指示計接続ケーブル | 2心ケーブル 2m | ||
| 測定ケーブル | メジャー付2心ケーブル(1mm読み) | ||
| 測定ケーブル長 | 50m | 100m | |
| 機能 | スリップリング付 | ||
標尺
| 型式 | MLS-S |
|---|---|
| 寸法 | W65×D110×H590mm (指示計取付金具は除く) |
| 質量 | 約2kg |
| 機能 | ドラム、指示計取付金具付 |
| 品名 | 内管 |
|---|---|
| 型式 | MP-3 |
| 寸法 |
φ60×φ51.8mm×L1,000~2,000mm |
| 材質 | 塩ピ(VP-50) |
| 質量 | 約0.3~0.6kg |
| 品名 | 先端パイプ |
|---|---|
| 型式 | SP-3 |
| 寸法 | φ70×φ51.8mm×L1,000mm |
| 材質 | 塩ピ(VP-50) |
| 質量 | 約1.3kg |
指示計
| 型式 | MLS-I |
|---|---|
| 表示範囲 | ±50μA（アナログメーター） |
| 許容温度範囲 | -20～+50℃ |
| 許容湿度範囲 | 85％RH以下 (但し結露のないこと) |
| 電源 | 9V乾電池（006P形） |
| 寸法 | W72×D45×H114mm (突起部は除く) |
| 質量 | 約0.4kg |
| 機能 | ゼロ点調整(前面)、 バッテリーチェック |
関連製品
| 適用 | 沈下素子（盛土用） | |
|---|---|---|
| 品名 | クロスアーム | 沈下板型 |
| 型式 | SSA-6 | SSA-4 |
| 寸法 | H50×D100×L2000mm | W400×D400×L122mm |
| 材質 | 溝型鋼 | 鋼製(防錆処理)、塩ビ |
| 質量 | 約20kg | 約2kg |
| 推奨解放水圧 | - | - |
| 解放時の径 | - | - |
| 推奨削孔径 | - | - |
| 推奨ケーシング | - | - |
| 適用 | 沈下素子（ボーリング孔用） |
|---|---|
| 品名 | 水圧開放型 |
| 型式 | SSA-5 |
| 寸法 | φ100mm×H80mm |
| 材質 | ばね用ステンレス |
| 質量 | 約0.3kg |
| 推奨解放水圧 | 3MPa |
| 解放時の径 | 約135mm |
| 推奨削孔径 | φ115～125mm |
| 推奨ケーシング | 内径φ110mm |
