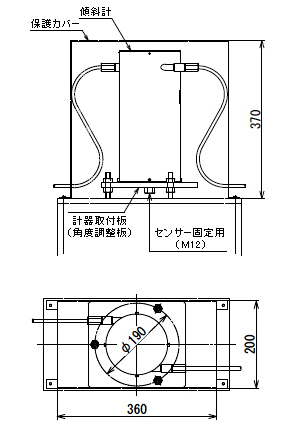

定置型傾斜計FC－180

定置型の傾斜計で、構造物の変状や地表の挙動計測に使用します。

定置型傾斜計 定置型傾斜計 定置型傾斜計
測定範囲(FS) ±180分
定格出力(RO) ±2.4nm（±2,000×10-6st相当）以上
直線性 ±1.0 %RO以内
ヒステリシス ±1.0 %RO以内
許容過負荷 120 %FS以下
許容温度範囲 -10～＋40℃
許容耐水圧 1MPa
寸法 φ139×H310mm（突起部除く）
質量 約9.7kg
ケーブル φ8外装補強ケーブル
ケーブル標準長 1m

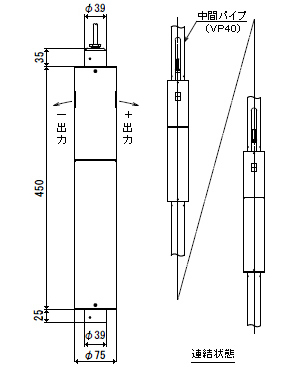

埋設型傾斜計FC－300B

ボーリング孔やガイド管内に多段に連結して埋設して使用します。

埋設型傾斜計 埋設型傾斜計
測定範囲(FS) ±300分
定格出力(RO) ±2.4nm（±2,000×10-6st相当）以上
直線性 ±1.0 %RO以内
ヒステリシス ±1.0 %RO以内
許容過負荷 120 %FS以下
許容温度範囲 -10～＋40℃
許容耐水圧 0.5MPa
寸法 φ75×H450mm
質量 約6kg
ケーブル

φ8外装補強ケーブル
ケーブル標準長 1m

推奨削孔径

φ116mm ～10台まで設置可能
φ150mm ～20台まで設置可能
