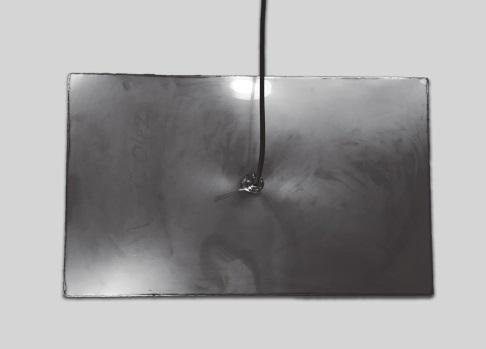

トータルプレッシャーセルGEP-[1]P-R[2]
大きな受圧面により、全土圧を平均的に測定できます。
■シールド工法のセグメント表面に合わせた曲率をつけて、土圧・裏込め圧等の測定
■フィルダムの堤体における土圧測定
■盛土工事における敷網工法の土圧測定
 |
 |
| 型式 | GEP-[1]P-R[2] |
|---|---|
| 測定範囲（[1]） | 200、400、500、600、800 kPa、1.0MPa |
| 定格出力（RO） | 1,0mV／V以上 |
| 定格出力ひずみ | 2,000×10-6st 以上 |
| 直線性 | ±1.0%RO以内 |
| ヒステリシス | ±1.0%RO以内 |
| 許容過負荷 | 120％ |
| 許容温度範囲 | 0～＋60℃ |
| 最大印加電圧 | 10V |
| 入・出力抵抗 | 350Ω ±2％ |
| 絶縁抵抗 | DC25Vにて500MΩ以上 |
| 許容耐水圧 | 測定範囲の150％ |

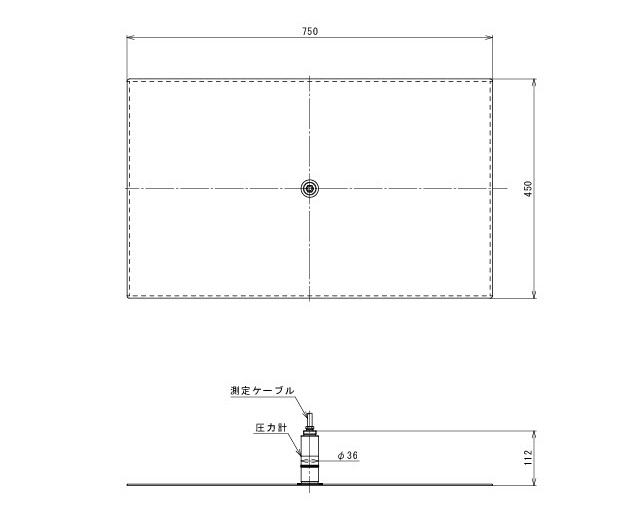

| 寸法 | 750×490×H120mm(突起部含まず) |
| 質量 | 約5.9kg |
| ケーブル | S4-5（0.5mm2 4心、シングルシ－ス） |
| ケーブル標準長 | 3m |
■型式[1]内は、測定範囲を表わす200k、400k、500k、600k、800k、1.0Mを挿入します。
■型式の[2]内は、R加工寸法（mm）を表わします。
