マルチ変位計PM-100G-□, PM-100GB-□(高緊張力型)

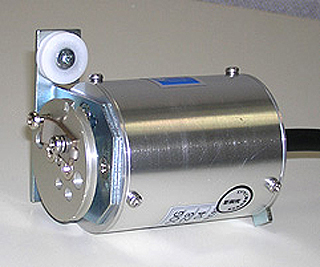

変換器(写真)と固定点間をステンレスワイヤーで結び、2点間の変位を測定するもので、小型、軽量で防水構造です。ご指定によりインバーワイヤーの使用も可能です。
適用例) 地滑り計、岩盤変位計、内空変位計
□は、1か2です。(測定範囲:100/200) プーリーで対応。

マルチ変位計 マルチ変位計
型式 PM-□G PM-□GB
測定範囲

±50mm

(-30mm:+70mm)

±100mm

(-60mm:140mm)

±50mm

(-30mm:+70mm)

 測点(□) 1~8  1~6
定格出力(RO) ±1.0mV/V以上
定格出力ひずみ ±2,000×10-6st 以上
直線性 ±0.5%RO以内
ヒステリシス ±0.5%RO以内
許容過負荷 100%以下
許容温度範囲 -10~+60℃
許容耐水圧 0.5MPa
最大印可電圧 10V
入・出力抵抗 入力:350Ω 出力:350~615Ω
寸法(変換部) φ55×84mm  φ63×114mm
質量 約0.4kg 約0.44kg 約0.82kg
ケーブル S4-5(0.5mm2 4心、シングルシース)
ケーブル標準長 3m
